การควบคุมรูปทรงของคอยล์: เหตุใดความสม่ำเสมอของเส้นผ่านศูนย์กลางภายในจึงมีความสำคัญมากกว่าที่เห็น

ใน อุปกรณ์บรรจุภัณฑ์ขดอัตโนมัติเต็มรูปแบบ เส้นผ่านศูนย์กลางภายใน (ID) ของคอยล์สำเร็จรูปนั้นแทบจะไม่ถือว่าเป็นตัวแปรกระบวนการที่สำคัญ แต่ก็ส่งผลโดยตรงต่อการจัดการดาวน์สตรีม ความเข้ากันได้ของจอแสดงผลสำหรับร้านค้าปลีก และพฤติกรรมทางกลของสายเคเบิลในระหว่างการจ่ายเงิน ขดลวดที่พันด้วย ID ที่ไม่สอดคล้องกัน - เกิดจากข้อผิดพลาดของจังหวะการขยายตัวของแมนเดรล แรงกดในการยึดแกนที่ไม่สอดคล้องกัน หรือการแปรผันของความตึงของเส้นระหว่างการหมุนขดลวดครั้งแรก - จะผลิตคอยล์ที่วางไม่เท่ากันบนขอเกี่ยวของจอแสดงผล ติดขัดเครื่องจ่ายเงินอัตโนมัติที่ไซต์การติดตั้ง และสร้างความเค้นตกค้างที่สูงขึ้นในฉนวนสายเคเบิลที่ชั้นในสุด สำหรับลวดที่ใช้ในอาคารขนาดเล็กที่พันเป็นขดยาว 50 ม. หรือ 100 ม. แม้แต่ความผันแปรของ ID 3-5 มม. ทั่วทั้งชุดการผลิตก็สามารถกระตุ้นให้ลูกค้าร้องเรียนซึ่งย้อนกลับไปที่เครื่องขด ไม่ใช่ตัวสายเคเบิลเอง

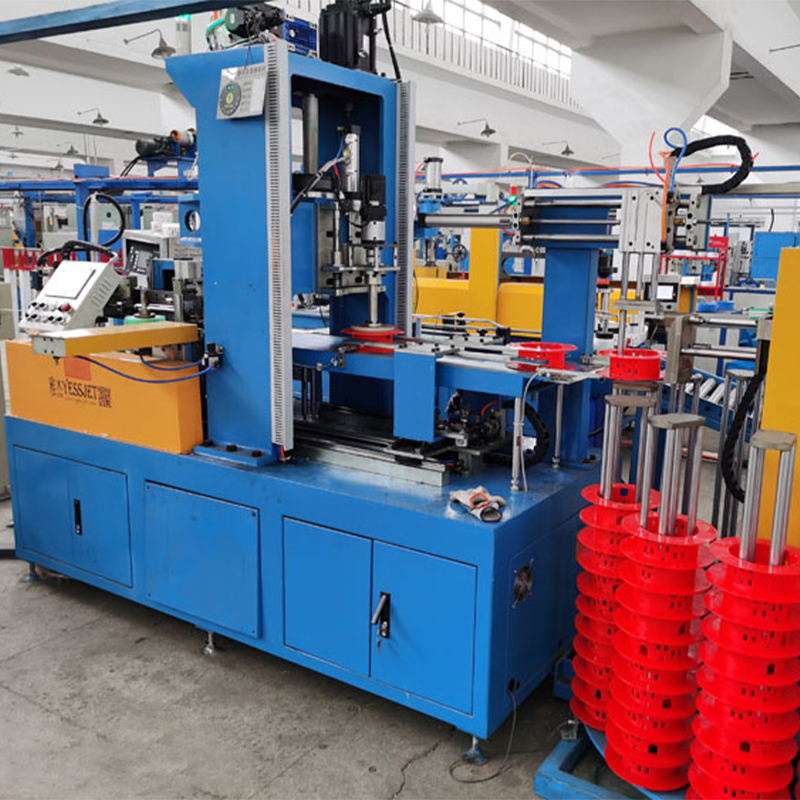

สาเหตุหลักของความแปรผันของ ID ในเครื่องคอยล์อัตโนมัติมักอยู่ในลำดับการปล่อยแมนเดรลเสมอ การออกแบบแมนเดรลแบบขยายจะยึดแกนคอยล์ในระหว่างการพัน จากนั้นหดตัวเพื่อปล่อยคอยล์ที่เสร็จแล้วเพื่อถ่ายโอน หากระยะเวลาการหดตัวเชื่อมโยงกับตัวจับเวลาคงที่แทนที่จะเป็นสัญญาณเซอร์โวที่ยืนยันตำแหน่ง การขยายตัวทางความร้อนของแกนแมนเดรลในระหว่างการทำงานที่ความเร็วสูงอย่างต่อเนื่องจะค่อยๆ เลื่อนเส้นผ่านศูนย์กลางการปล่อยที่มีประสิทธิภาพ ทำให้เกิดขดลวดที่มี ID เล็กกว่าเล็กน้อยเมื่อเครื่องจักรอุ่นเครื่องระหว่างกะการผลิต การแก้ไขคือการสั่งงานจากแมนเดรลที่ยืนยันตำแหน่ง โดยที่ระบบควบคุมจะตรวจสอบตำแหน่งแขนจากแมนเดรลจริงที่จุดกำหนดทั้งการขยายและสัญญา ก่อนที่จะปล่อยให้วงจรการพันหรือการถ่ายโอนดำเนินต่อไป

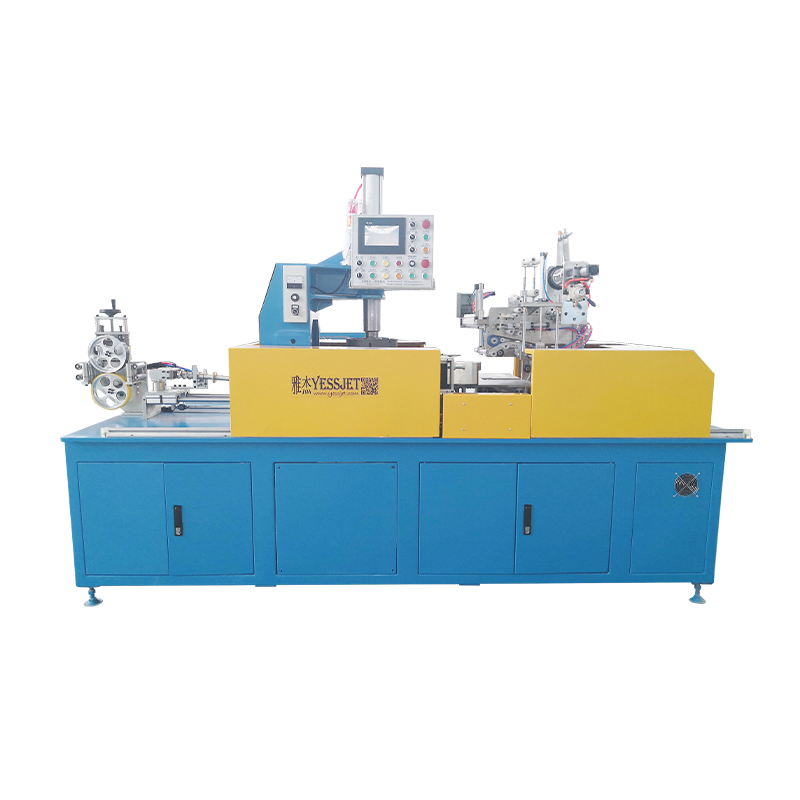

Shanghai Yessjet Precise Machinery Co., Ltd. จัดการเรื่องนี้ผ่านการควบคุมด้วยแมนเดรลที่ควบคุมด้วยเซอร์โว พร้อมด้วยการตรวจสอบตำแหน่งที่ได้รับการยืนยันจากตัวเข้ารหัสในกลุ่มอุปกรณ์บรรจุภัณฑ์แบบขดอัตโนมัติเต็มรูปแบบ ตำแหน่งแมนเดรลจะถูกบันทึกต่อรอบคอยล์ ช่วยให้วิศวกรที่มีคุณภาพสามารถเชื่อมโยงส่วนเบี่ยงเบน ID ใดๆ กับช่วงเวลาการผลิตเฉพาะ ซึ่งเป็นความสามารถที่สำคัญอย่างมากเมื่อจัดการการเรียกร้องของลูกค้าในปริมาณมาก

การจัดการแรงดึงตลอดวงจรการขดม้วนเต็ม

ความตึงของสายไฟระหว่างการขดขดลวดไม่ใช่ค่าที่ตั้งไว้เพียงจุดเดียว — แต่เป็นตัวแปรไดนามิกที่ต้องได้รับการจัดการในเฟสที่แตกต่างกันอย่างน้อยสี่เฟสของแต่ละรอบคอยล์: การก่อตัวเริ่มต้นของการพันขดลวด การพันในสภาวะคงตัว วิธีชะลอความเร็วไปยังจำนวนมาตรเป้าหมาย และลำดับการตัดและถ่ายโอนส่วนท้าย การรันจุดกำหนดความตึงคงที่ตลอดทั้งสี่เฟสเป็นหนึ่งในข้อผิดพลาดในการกำหนดค่าที่พบบ่อยที่สุดในการติดตั้งอุปกรณ์บรรจุภัณฑ์คอยล์อัตโนมัติเต็มรูปแบบ และทำให้เกิดข้อบกพร่องที่ยากต่อการวินิจฉัยเนื่องจากปรากฏไม่สอดคล้องกันมากกว่าจะเกิดบนคอยล์ทุกตัว

ในระหว่างการสร้างการห่อขั้นต้น แรงดึงจะต้องสูงกว่าสภาวะคงที่เล็กน้อยเพื่อให้แน่ใจว่าชั้นแรกจะยึดแน่นกับแมนเดรลโดยไม่ลื่นไถล หากการพันสองถึงสามครั้งแรกหลวม คอยล์ทั้งหมดสามารถเลื่อนในแนวรัศมีระหว่างลำดับการถ่ายโอน ทำให้เกิดคอยล์ที่มีลักษณะไม่อยู่ตรงกลางและการซ้อนชั้นที่ไม่สม่ำเสมอ ในระหว่างเฟสการลดความเร็วที่ใกล้ถึงจุดตัดการนับมิเตอร์ ความตึงเครียดจะต้องลดลงตามสัดส่วนกับความเร็วของเส้น - หากความตึงยังคงอยู่ที่ค่าคงที่ในขณะที่เส้นลดความเร็ว ตำแหน่งลูกกลิ้งนักเต้นที่สะสมจะดูดซับส่วนที่เกินไว้ แต่ปลายด้านท้ายของขดลวดประสบกับความตึงเครียดที่เพิ่มขึ้น ณ ขณะที่มีการตัด ซึ่งอาจส่งผลให้สายเคเบิลตัวนำละเอียดยืดเกินขีดจำกัดความยืดหยุ่นที่จุดตัด

โปรไฟล์แรงดึงที่แนะนำตามเฟสคอยล์

การใช้โปรไฟล์ความตึงแบบหลายเฟสจำเป็นต้องมีระบบควบคุมที่ติดตามความคืบหน้าของการขึ้นลานแบบเรียลไทม์ — ไม่ว่าจะผ่านพัลส์มิเตอร์จากตัวเข้ารหัสแบบลากออก หรือผ่านอัลกอริธึมการนับชั้นโดยตรงใน PLC การคอยล์ การสลับเฟสตามตัวจับเวลาคงที่ไม่น่าเชื่อถือที่ความเร็วของสายที่แปรผันได้ เนื่องจากระยะเวลาของเฟสเปลี่ยนแปลงไปตามอัตราการผลิต และเครื่องจับเวลาที่ปรับเทียบที่ 300 ม./นาทีจะออกจากเฟสอย่างมีนัยสำคัญที่ 150 ม./นาที ในระหว่างการทำงานของผลิตภัณฑ์ที่มีความเร็วลดลง

ความแม่นยำในการนับมิเตอร์: ความละเอียดของตัวเข้ารหัสเทียบกับแหล่งที่มาของข้อผิดพลาดในโลกแห่งความเป็นจริง

การนับมิเตอร์ที่แม่นยำเป็นข้อกำหนดพื้นฐานของการติดตั้งอุปกรณ์บรรจุภัณฑ์ขดม้วนอัตโนมัติเต็มรูปแบบ ลูกค้าที่ซื้อสายเคเบิลขดเป็นรายมิเตอร์ ไม่ว่าจะเป็นม้วนขายปลีกขนาด 50 ม. หรือแบบดรัมอุตสาหกรรมขนาด 500 ม. มีภาระผูกพันด้านมาตรวิทยาทางกฎหมายและข้อผูกมัดด้านคุณภาพที่ขึ้นอยู่กับอุปกรณ์ที่ส่งคอยล์ภายในค่าเผื่อการนับมิเตอร์ที่ประกาศไว้ ข้อมูลจำเพาะของอุปกรณ์ส่วนใหญ่อ้างถึงความละเอียดของตัวเข้ารหัสเป็นตัวบ่งชี้ความแม่นยำหลัก แต่ความละเอียดของตัวเข้ารหัสเป็นเพียงหนึ่งในแหล่งที่มาของข้อผิดพลาดหลายแห่ง และไม่ค่อยพบสาเหตุหลักในสภาพแวดล้อมการผลิตจริง

สาเหตุที่สำคัญที่สุดของข้อผิดพลาดในการนับมิเตอร์ในทางปฏิบัติคือการวัดการลื่นของล้อวัด ซึ่งเป็นความแตกต่างระหว่างระยะทางเชิงเส้นที่ล้อวัดเคลื่อนที่และความยาวสายเคเบิลจริงที่ลอดข้างใต้ การลื่นไถลเกิดขึ้นเมื่อการปนเปื้อนที่พื้นผิวสายเคเบิล (น้ำมันหล่อลื่น น้ำที่ไหลผ่านจากรางทำความเย็น) ช่วยลดแรงเสียดทานระหว่างปลอกหุ้มสายไฟและล้อวัด หรือเมื่อแรงสัมผัสของล้อวัดไม่เพียงพอต่อเส้นผ่านศูนย์กลางของสายเคเบิลและความแข็งของปลอกหุ้ม อัตราการสลิป 0.5% ซึ่งแทบจะมองไม่เห็นในระหว่างการใช้งาน ทำให้เกิดข้อผิดพลาด 0.25 ม. บนคอยล์ยาว 50 ม. ซึ่งอยู่ในระดับพิกัดความเผื่อสำหรับมาตรฐานสายไฟขายปลีกส่วนใหญ่ และพิกัดความเผื่อภายนอกสำหรับข้อกำหนดเฉพาะของสายเคเบิลที่มีความแม่นยำ

• การเลือกวัสดุล้อ: ล้อเหล็กขึ้นลายทำงานได้ดีกว่าล้อเคลือบยางบนพื้นผิวเปียกหรือหล่อลื่น ล้อโพลียูรีเทนให้ความสมดุลระหว่างการยึดเกาะและการต้านทานการทำเครื่องหมายด้วยแจ็คเก็ตสำหรับสายเคเบิลแบบปลอกอ่อน
• การสอบเทียบแรงสัมผัส: ควรตรวจสอบแรงดันล้อวัดแบบสปริงโหลดทุกไตรมาสด้วยเกจวัดแรงที่สอบเทียบแล้ว ความล้าของสปริงทำให้แรงสัมผัสลดลง 20–30% ในช่วงหกถึงสิบสองเดือนของการทำงานต่อเนื่อง
• การยืนยันตัวเข้ารหัสคู่: การอ้างอิงโยงตัวเข้ารหัสล้อวัดกับตัวเข้ารหัสรองบนกว้านลากออกจะให้สัญญาณการตรวจจับการลื่นแบบเรียลไทม์ — ความแตกต่างใดๆ ที่คงอยู่เกินกว่า 0.2% ระหว่างการนับทั้งสองจะทำให้เกิดการแจ้งเตือนก่อนที่ข้อผิดพลาดจะสะสมจนเต็มขด
• การชดเชยอุณหภูมิ: การหดตัวของความร้อนของสายเคเบิลหลังจากออกจากรางทำความเย็นทำให้ความยาวที่วัดได้ที่จุดคอยล์ร้อนแตกต่างเล็กน้อยจากความยาวอุณหภูมิแวดล้อมที่ลูกค้าวัดได้ สำหรับคอยล์ยาวที่สูงกว่า 200 ม. การแก้ไขความร้อนนี้สามารถเป็น 0.1–0.3% ขึ้นอยู่กับอุณหภูมิของสารประกอบและการอัดขึ้นรูป

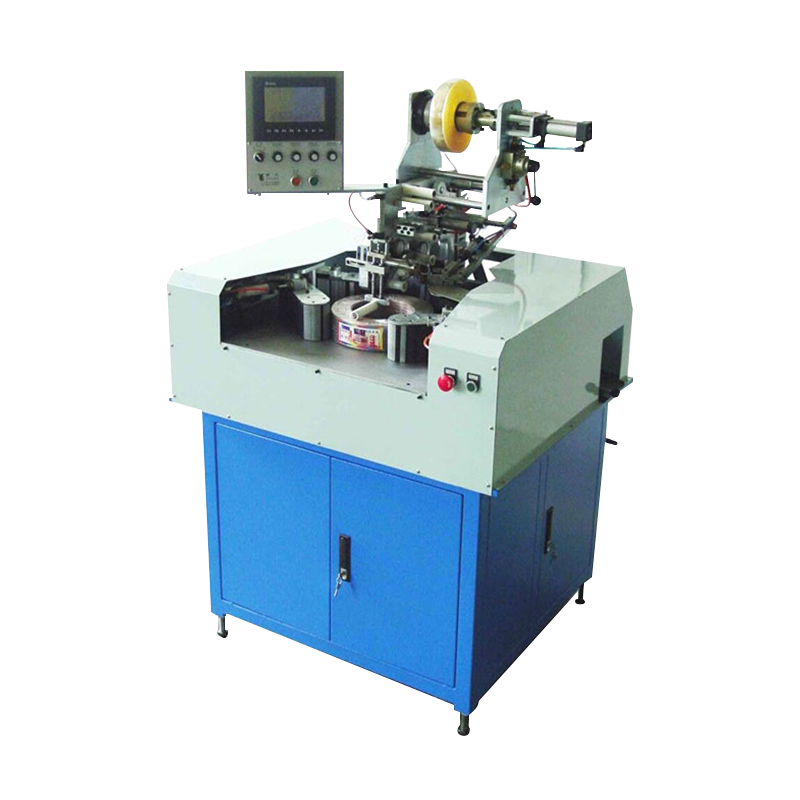

การรวมสายรัดและการติดเทป: ลอจิกลำดับและโหมดความล้มเหลว

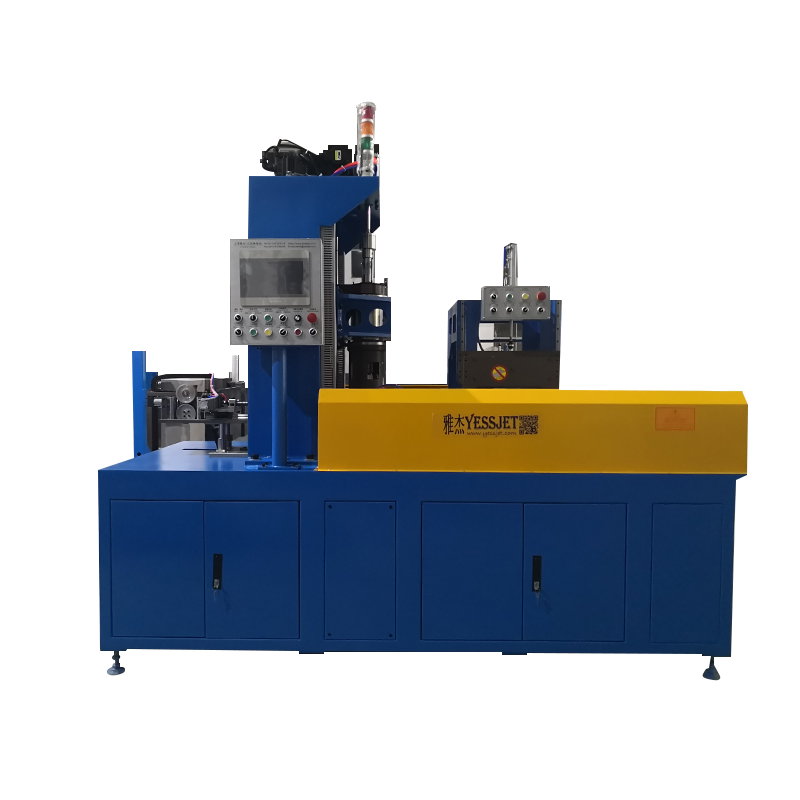

สถานีรัดและติดเทปอัตโนมัติที่รวมอยู่ในกลุ่มผลิตภัณฑ์อุปกรณ์บรรจุภัณฑ์ขดอัตโนมัติเต็มรูปแบบ มักจะถือเป็นอุปกรณ์เสริมต่อพ่วง โดยสั่งซื้อเป็นตัวเลือก จากนั้นกำหนดค่าระหว่างการทดสอบการใช้งานโดยให้ความสนใจทางวิศวกรรมน้อยที่สุด ในทางปฏิบัติ ลอจิกลำดับการรัดและการติดเทปเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของการหยุดสายการผลิตในช่วงหกเดือนแรกของการดำเนินงาน และโหมดความล้มเหลวเกือบทั้งหมดสามารถป้องกันได้เกือบทั้งหมดผ่านการออกแบบลำดับที่เหมาะสมและการวางแผนการกู้คืนข้อผิดพลาดในระหว่างระยะการทดสอบการใช้งานครั้งแรก

ความท้าทายพื้นฐานคือสถานีรัดและติดเทปจะต้องดำเนินการให้เสร็จสิ้นภายในกรอบเวลาที่กำหนดซึ่งกำหนดโดยช่วงการถ่ายโอนระหว่างคอยล์ บนสายการผลิตความเร็วสูงที่สร้างขดลวด 50 ม. ที่ 400 ม./นาที คอยล์ใหม่จะพร้อมสำหรับการรัดทุกๆ 7.5 วินาที หากรอบเวลาของหัวรัดสายรัด — รวมถึงการป้อนสายรัด ความตึง การซีล และการตัด — เกินช่วงเวลานี้แม้ในบางครั้ง คิวสายพานลำเลียงขนย้ายจะสำรอง และเครื่องขดม้วนต้นน้ำจะต้องหยุดชั่วคราว ทำให้เกิดช่องว่างการผลิตที่ทำลายเอาต์พุตต่อเนื่องของสายการอัดรีด การทำความเข้าใจข้อจำกัดด้านเวลาก่อนเลือกอุปกรณ์รัดสายรัดถือเป็นสิ่งสำคัญ หัวรัดสายรัดอุตสาหกรรมมาตรฐานหลายตัวมีเวลารอบการทำงาน 4-6 วินาทีต่อสายรัด ทำให้แทบไม่มีขอบสำหรับการกำหนดค่าสายรัดแบบสองเส้นที่ความเร็วสายสูง

โหมดความล้มเหลวทั่วไปในการรวมสายรัด ได้แก่ การป้อนสายรัดผิดพลาดที่เกิดจากความแปรผันของเส้นผ่านศูนย์กลางภายนอกของคอยล์ (ช่องนำสายรัดถูกกำหนดขนาดสำหรับ OD ที่ระบุและเกิดการติดขัดเมื่อคอยล์ทำงานขนาดใหญ่) ความล้มเหลวของซีลจากการเปลี่ยนแปลงของอุณหภูมิในรอยเชื่อมเสียดสีของซีลความร้อน และการหมุนของคอยล์ระหว่างการรัดที่เกิดจากแรงดันแคลมป์คอยล์จากแขนถ่ายโอนไม่เพียงพอ โหมดความล้มเหลวแต่ละโหมดจำเป็นต้องมีรูทีนการกู้คืนข้อผิดพลาดเฉพาะใน PLC ไม่ใช่แค่สัญญาณเตือนที่หยุดสายการผลิต แต่เป็นลำดับที่จะปฏิเสธคอยล์ที่หลุดออกจากตำแหน่งการทำงานซ้ำด้วยตนเองอย่างปลอดภัย รีเซ็ตหัวรัด และกลับมาดำเนินการอัตโนมัติต่อโดยไม่ต้องให้ผู้ปฏิบัติงานแก้ไขข้อผิดพลาดที่เครื่องจักรด้วยตนเอง

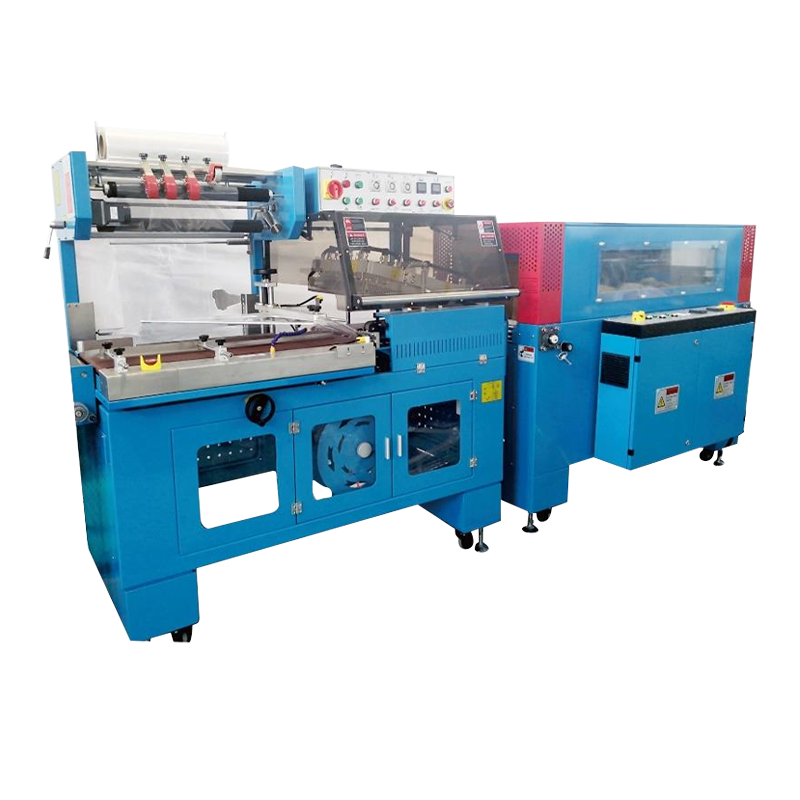

Shanghai Yessjet Precise Machinery Co., Ltd. สร้างตรรกะการกู้คืนข้อผิดพลาดสำหรับสถานีรัดและอัดเทปลงในสถาปัตยกรรมการควบคุมสายมาตรฐาน แทนที่จะมองว่าเป็นไซต์ทดสอบการใช้งานในภายหลัง ทีมวิศวกรบันทึกโหมดข้อผิดพลาดแต่ละโหมดพร้อมลำดับการกู้คืนระหว่างการทดสอบการยอมรับของโรงงาน เพื่อให้มั่นใจว่าผู้ปฏิบัติงานเข้าใจทั้งพฤติกรรมการกู้คืนอัตโนมัติและขั้นตอนการแทรกแซงด้วยตนเองก่อนที่สายการผลิตจะเข้าสู่การผลิต

การปรับปรุงระบบขดม้วนแบบแมนนวลด้วยอุปกรณ์อัตโนมัติเต็มรูปแบบ: การประเมินที่สมจริง

การตัดสินใจปรับปรุงการขดด้วยตนเองด้วยอุปกรณ์บรรจุภัณฑ์การขดอัตโนมัติเต็มรูปแบบนั้นเกี่ยวข้องกับข้อดีข้อเสียที่ไม่ได้ปรากฏให้เห็นเสมอไปจากการนำเสนอของซัพพลายเออร์ ผลผลิตที่เพิ่มขึ้นนั้นเกิดขึ้นได้จริง — สายการขดม้วนอัตโนมัติที่มีการบูรณาการอย่างดีสามารถผลิตขดที่สม่ำเสมอในอัตราสามถึงห้าเท่าของอัตราการขดด้วยมือโดยใช้แรงงานที่ลดลงอย่างมาก — แต่การเปลี่ยนแปลงต้องใช้ระเบียบวินัยของกระบวนการ ซึ่งโดยทั่วไปแล้วการดำเนินการด้วยตนเองไม่มีอยู่ และการไม่มีระเบียบวินัยดังกล่าวเป็นเหตุผลหลักที่โครงการปรับปรุงใหม่มีประสิทธิภาพต่ำกว่าการคาดการณ์เบื้องต้น

การขดลวดแบบแมนนวลมีความยืดหยุ่นโดยธรรมชาติในลักษณะที่อุปกรณ์อัตโนมัติไม่มี คอยล์เลอร์แบบแมนนวลสามารถรองรับสายเคเบิลหุ้มเกราะ OD 40 มม. และสายไฟอาคาร OD 6 มม. ในกะเดียวกันโดยไม่มีอะไรมากไปกว่ารูปแบบคอยล์ที่แตกต่างกันและการเปลี่ยนแปลงเทคนิคของผู้ปฏิบัติงาน เครื่องขดขดอัตโนมัติจัดการการเปลี่ยนผลิตภัณฑ์ผ่านการเลือกสูตรและการปรับกลไก แต่ช่วงการปรับมีจำกัด — ช่วงเส้นผ่านศูนย์กลางแมนเดรล ช่วงจังหวะของนักเต้น ความกว้างของรางนำสายรัด และรูปทรงของแขนถ่ายโอน ล้วนมีขีดจำกัดทางกายภาพที่กำหนดว่าตระกูลสายเคเบิลใดที่เครื่องสามารถรองรับได้ ก่อนที่จะดำเนินการปรับปรุง การตรวจสอบจริงของช่วง OD ของสายเคเบิล การเปลี่ยนแปลงความแข็งของแจ็คเก็ต และเมทริกซ์ขนาดคอยล์ตลอดส่วนผสมการผลิตถือเป็นสิ่งสำคัญเพื่อยืนยันว่าการกำหนดค่าเครื่องคอยล์อัตโนมัติเครื่องเดียวสามารถครอบคลุมขอบเขตทั้งหมด

• ข้อกำหนดด้านระเบียบวินัยของกระบวนการ: เครื่องขดม้วนอัตโนมัติต้องการความเร็วของสายต้นทางที่มั่นคง — โดยทั่วไปความทนทานต่อการเปลี่ยนแปลงความเร็วจะอยู่ที่ ±2% สำหรับรูปทรงของคอยล์ที่เหมาะสม เส้นแบบแมนนวลมักจะวิ่งด้วยการเปลี่ยนแปลงความเร็วที่กว้างขึ้น ซึ่งผู้ปฏิบัติงานจะชดเชยตามสัญชาตญาณ แต่อุปกรณ์อัตโนมัตินั้นไม่สามารถดูดซับได้หากไม่มีนักเต้นล้นหรือแรงตึง
• การตรวจสอบย้อนกลับการนับมิเตอร์: อุปกรณ์อัตโนมัติสร้างบันทึกจำนวนมิเตอร์ต่อคอยล์เป็นเอาต์พุตมาตรฐาน นี่เป็นข้อดีสำหรับเอกสารด้านคุณภาพ แต่กระบวนการอัดขึ้นรูปต้นน้ำจะต้องรักษาความเร็วของเส้นให้คงที่อยู่แล้ว หากความเร็วของเส้นผันผวนอย่างมาก ความแม่นยำในการนับมิเตอร์จะขึ้นอยู่กับระบบล้อวัดมากกว่าการอ้างอิงต้นทางที่เชื่อถือได้
• ความสามารถในการบำรุงรักษา: อุปกรณ์คอยล์อัตโนมัติประกอบด้วยเซอร์โวไดรฟ์ ตัวกระตุ้นแบบนิวแมติก วิชันเซนเซอร์ (ในรุ่นที่มีฉลาก) และชุดซีลความร้อนที่ต้องมีการบำรุงรักษาเชิงป้องกันตามกำหนดเวลาในช่วงเวลา 500–2,000 ชั่วโมง โรงงานที่ใช้การขดม้วนแบบแมนนวลโดยมีโครงสร้างพื้นฐานในการบำรุงรักษาน้อยที่สุดจำเป็นต้องสร้างสินค้าคงคลังด้านอะไหล่และเจ้าหน้าที่บำรุงรักษาที่ได้รับการฝึกอบรมก่อนที่จะเริ่มการติดตั้งเพิ่มเติม
• การบัญชีเวลาการเปลี่ยนแปลง: การเปลี่ยนผลิตภัณฑ์บนสายขดอัตโนมัติจะใช้เวลา 15–45 นาที ขึ้นอยู่กับขอบเขตของการปรับเชิงกลที่ต้องการ สำหรับการดำเนินงานที่ใช้สายเคเบิลประเภทต่างๆ จำนวนไม่มากในกะเดียว ต้นทุนเวลาในการเปลี่ยนแปลงสามารถชดเชยการเพิ่มผลผลิตต่อคอยล์ได้บางส่วน ซึ่งเป็นปัจจัยที่ควรสร้างแบบจำลองเทียบกับกำหนดการผลิตจริงก่อนที่การตัดสินใจลงทุนจะเสร็จสิ้น

Shanghai Yessjet Precise Machinery Co., Ltd. ก่อตั้งขึ้นในเซี่ยงไฮ้ในปี 2002 ด้วยการลงทุนจากไต้หวัน โดยได้สนับสนุนผู้ผลิตสายเคเบิลผ่านการติดตั้งอุปกรณ์บรรจุภัณฑ์ขดม้วนอัตโนมัติเต็มรูปแบบในสนามเขียว และโครงการปรับปรุงที่ซับซ้อนในสายการผลิตแบบแมนนวลที่มีอยู่ ภายหลังการก่อตั้ง Jiangsu Yessjet Precise Machinery Co., Ltd. ในเมืองอี้ซิง อู๋ซี ในปี 2560 บริษัทได้ขยายขีดความสามารถด้านวิศวกรรมและการผลิตเพื่อรองรับโครงการบูรณาการระบบอัตโนมัติในสเกลที่ใหญ่ขึ้น ซึ่งรวมถึงการอัพเกรดระบบคอยล์แบบหลายบรรทัด ซึ่งความต่อเนื่องของการผลิตในระหว่างการเปลี่ยนแปลงการติดตั้งเพิ่มเป็นข้อจำกัดหลัก กระบวนการประเมินชุดติดตั้งเพิ่มประกอบด้วยขั้นตอนการตรวจสอบการผลิตที่ระบุปริมาณอัตราผลผลิตด้วยตนเองในปัจจุบัน ความซับซ้อนของส่วนผสมผลิตภัณฑ์ และความเสถียรของความเร็วต้นทางก่อนที่จะให้คำแนะนำอุปกรณ์ใดๆ
