ระบบควบคุมแรงดึงแบบแอ็คทีฟใน อุปกรณ์จ่ายสายเคเบิลแบบใช้มอเตอร์ : แตกต่างจาก Passive Braking อย่างไร

The fundamental distinction between motorized and passive pay-off systems lies in how back-tension is generated and maintained during the unwinding process. Passive systems — magnetic powder brakes, friction disc brakes, or mechanical drag mechanisms — apply a fixed or manually adjustable resistance torque to the spool shaft, relying on the mechanical drag to create tension in the wire as it is pulled by the downstream process. This approach works adequately in steady-state conditions but fails predictably at the two most critical moments of any production run: acceleration from standstill and deceleration to stop. During acceleration, the inertia of a full heavy cable spool means the brake torque required to maintain target tension is significantly higher than during steady-state running — a passive brake set for steady-state tension will allow a slack loop to form during acceleration, which then snaps taut as the downstream speed stabilizes and creates a tension spike that can elongate fine conductors or break wires entirely.

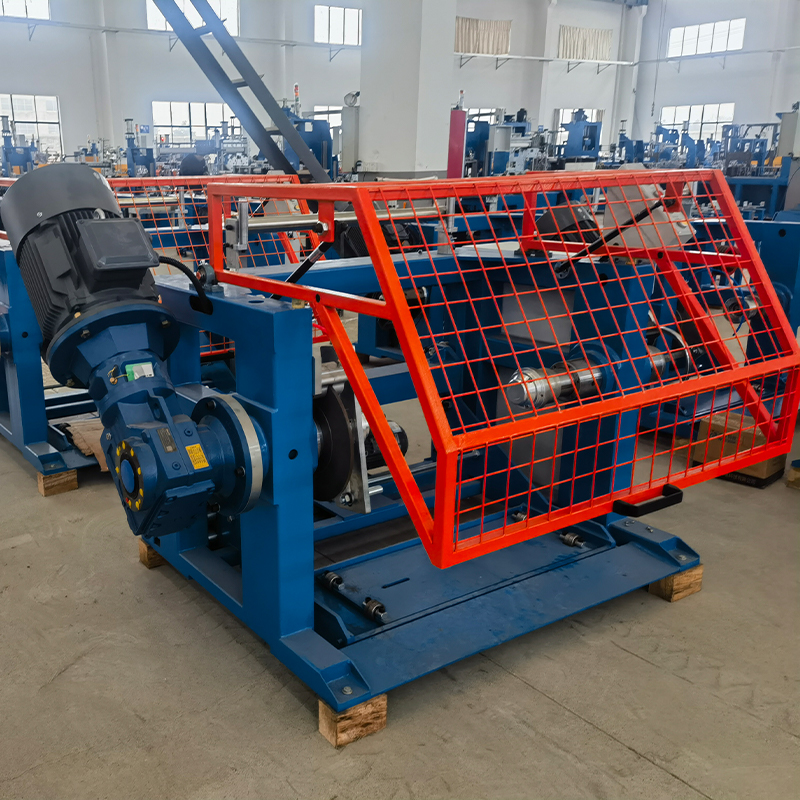

Motorized Wire Cable Pay-Off Equipment resolves this by actively driving the spool in the unwind direction with a controlled torque that offsets the spool inertia during acceleration and deceleration phases. The drive system — typically a vector-controlled AC motor or a servo drive — receives a speed reference from the downstream line and applies a torque command calculated to maintain the dancer roller at its target position throughout the full speed range. When the downstream line accelerates, the motorized pay-off drive increases its output torque to unwind cable proactively rather than waiting for the dancer to drop and signal a tension deficit. The result is a tension profile that remains within ±5% of setpoint across the entire acceleration and deceleration envelope — a level of control that passive systems cannot achieve on large-diameter, high-inertia cable spools.

Shanghai Yessjet Precise Machinery Co., Ltd. รวมอัลกอริธึมการชดเชยแรงเฉื่อยเข้ากับการกำหนดค่าไดรฟ์ของอุปกรณ์จ่ายสายเคเบิลแบบใช้มอเตอร์ ซึ่งปรับเทียบตามเส้นผ่านศูนย์กลางแกนม้วนสายจริงและช่วงน้ำหนักที่ระบุสำหรับการติดตั้งแต่ละครั้ง พารามิเตอร์การชดเชยความเฉื่อยได้รับการตั้งค่าระหว่างการทดสอบการใช้งานโดยใช้การทดสอบทางลาดเร่งความเร็วที่ควบคุม และเสถียรภาพของแรงดึงที่ได้รับจะได้รับการตรวจสอบกับซองเป้าหมายก่อนที่สายการผลิตจะเข้าสู่การผลิต เพื่อให้มั่นใจว่าคุณลักษณะด้านประสิทธิภาพตรงตามข้อกำหนดของกระบวนการตั้งแต่การดำเนินการผลิตครั้งแรก แทนที่จะต้องมีการปรับแต่งการทดลองและข้อผิดพลาดเพิ่มเติมโดยผู้ปฏิบัติงานของลูกค้า

การชดเชยเส้นผ่านศูนย์กลางของสปูล: เหตุใดแรงดึงที่จ่ายออกไปจึงดริฟท์โดยไม่มีมัน

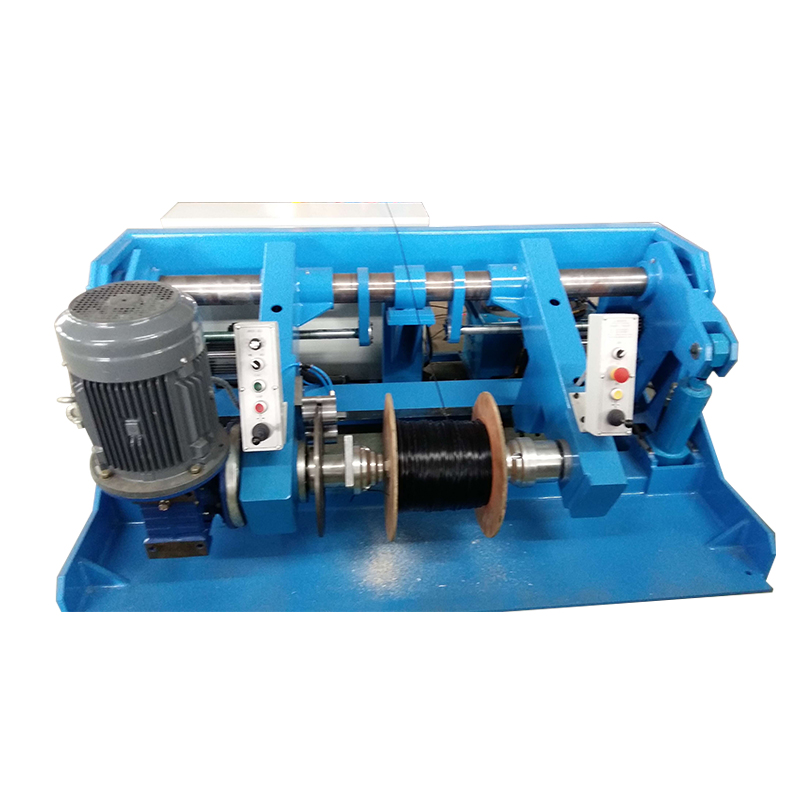

A cable spool being unwound on a Motorized Cable Pay-Off Machine changes its effective diameter continuously throughout the run — starting at the outer layer diameter and decreasing to the core diameter as the cable is consumed. สำหรับแกนม้วนอุตสาหกรรมขนาดใหญ่ทั่วไป การเปลี่ยนแปลงเส้นผ่านศูนย์กลางนี้สามารถแสดงถึงอัตราส่วน 3:1 ถึง 5:1 ระหว่างสถานะเต็มและสถานะว่าง If the pay-off drive maintains a constant rotational speed setpoint rather than compensating for this diameter change, the linear cable output speed will decrease proportionally as the spool empties, forcing the downstream process to either accept variable feed speed or rely on the accumulator buffer to absorb the deficit. On extrusion lines where conductor feed speed directly affects insulation wall thickness, uncompensated diameter change in the pay-off translates into a progressive wall thickness increase as the spool empties — a defect that develops slowly enough to pass initial quality checks but fails on statistical sampling across the reel length.

วิธีการทางวิศวกรรมที่ถูกต้องคือการประมาณเส้นผ่านศูนย์กลางของแกนหมุนอย่างต่อเนื่องพร้อมการแก้ไขความเร็วอัตโนมัติที่ใช้กับระบบจ่ายออก การประมาณเส้นผ่านศูนย์กลางสามารถทำได้สามวิธี โดยแต่ละวิธีมีลักษณะความแม่นยำและข้อกำหนดด้านฮาร์ดแวร์ที่แตกต่างกัน:

• การรวมตำแหน่งนักเต้น: การกระจัดของลูกกลิ้งนักเต้นถูกรวมเข้าด้วยกันเมื่อเวลาผ่านไปเพื่อประมาณความยาวสายเคเบิลที่ใช้ไป ซึ่งรวมกับรูปทรงของแกนม้วนสายที่ทราบเพื่อคำนวณเส้นผ่านศูนย์กลางของขดลวดในปัจจุบัน — มีประสิทธิภาพสำหรับรูปทรงของแกนม้วนสายที่สอดคล้องกัน แต่จะสะสมข้อผิดพลาดหากนักเต้นทำงานใกล้ขีดจำกัดการเคลื่อนที่ของมันเป็นเวลานาน
• การคำนวณอัตราส่วนความเร็ว: อัตราส่วนระหว่างความเร็วตัวเข้ารหัสสปูลการจ่ายออกและความเร็วตัวเข้ารหัสเส้นดาวน์สตรีมใช้ในการคำนวณเส้นผ่านศูนย์กลางการคลี่คลายที่มีประสิทธิผลแบบเรียลไทม์ ซึ่งแม่นยำและแก้ไขได้เอง แต่ต้องใช้สัญญาณความเร็วที่เชื่อถือได้จากกระบวนการดาวน์สตรีมที่ซิงโครไนซ์กับตัวควบคุมการจ่ายออก
• การวัดด้วยแสงโดยตรง: A laser distance sensor or ultrasonic transducer measures the current spool outer diameter directly — the highest accuracy method, independent of accumulated calculation error, but adds sensor hardware cost and requires protection from cable dust and lubricant contamination in the measurement field

ในทางปฏิบัติ วิธีการคำนวณอัตราส่วนความเร็วจะให้ความสมดุลระหว่างความแม่นยำและความเรียบง่ายในการใช้งานมากที่สุด เครื่องจ่ายเงินสายเคเบิลอัตโนมัติ การติดตั้ง The compensation update rate should be sufficient to track diameter changes between individual winding layers — for a typical cable at 1.5mm insulated diameter on a 400mm traverse-width spool, each layer represents approximately 0.003mm of diameter change, requiring an update rate of at least one calculation per spool revolution to maintain compensation accuracy within 0.5% of actual diameter.

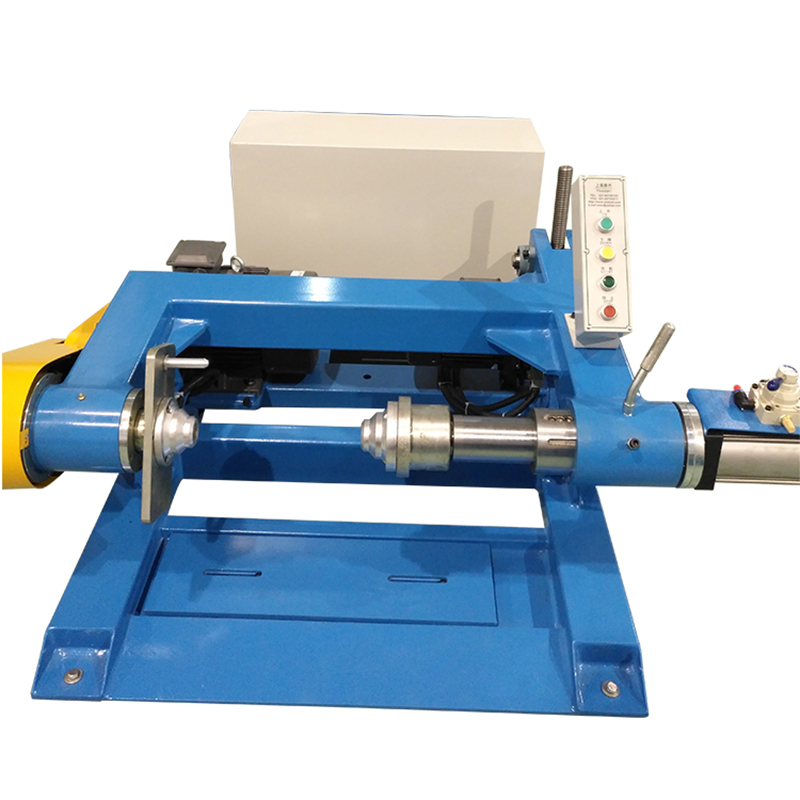

การโหลดและการจัดตำแหน่งของสปูล: ปัจจัยทางกลที่กำหนดความสม่ำเสมอของแรงดึง

Tension non-uniformity in Motorized Wire Cable Pay-Off Equipment is frequently attributed to control system issues when the actual root cause is mechanical misalignment at the spool mounting point. แกนม้วนที่ติดตั้งโดยมีแกนหมุนไม่ตั้งฉากกับทิศทางการจ่ายออก — แม้จะเอียง 1 ถึง 2 องศา — จะสร้างการเปลี่ยนแปลงความตึงแบบไซน์ซอยด์ที่ความถี่ของขดลวดในขณะที่สายเคเบิลดึงสลับไปทางและออกจากหน้าหน้าแปลนในระหว่างการคลี่คลาย This tension ripple appears on the dancer roller as a rhythmic oscillation that the tension control loop cannot suppress because the disturbance frequency matches or exceeds the control loop bandwidth. The resulting tension variation is typically 8–15% peak-to-peak at the winding frequency and does not respond to PID tuning adjustments, leading operators to incorrectly conclude that the control system is the source of the problem.

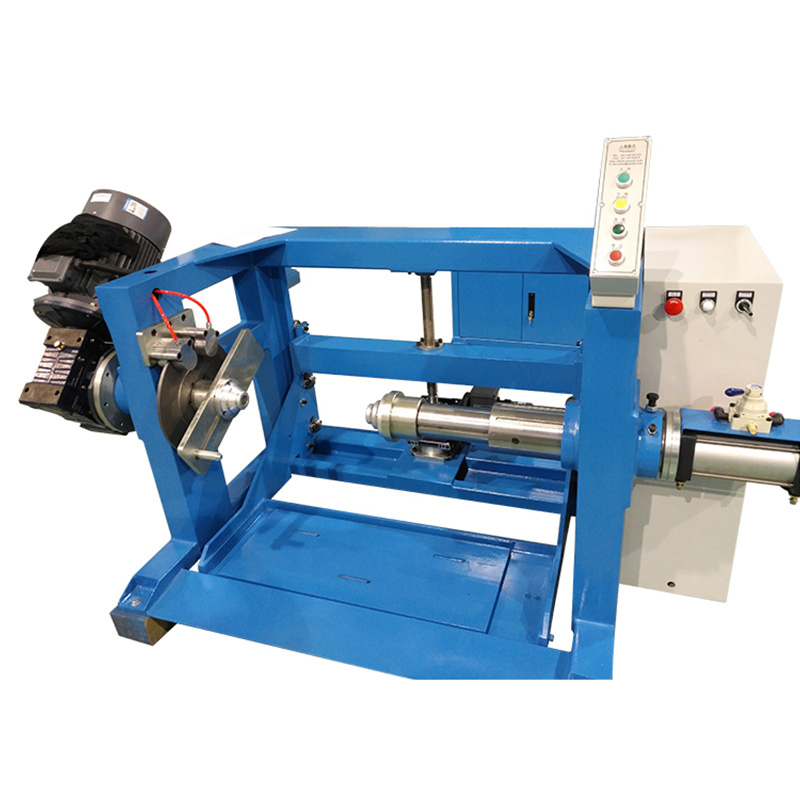

การจัดตำแหน่งแกนม้วนกระดาษอย่างเหมาะสมต้องใช้ทั้งความตั้งฉากตามแนวแกนและการวางศูนย์กลางด้านข้างของแกนม้วนกระดาษโดยสัมพันธ์กับทิศทางการจ่ายออก ความตั้งฉากของแกนถูกกำหนดโดยรูปทรงของเฟรมที่จ่ายออกและการจัดตำแหน่งของบล็อกแบริ่งเพลาสปูล — ตรวจสอบโดยใช้ตัวระบุหน้าปัดที่เคลื่อนที่ไปตามหน้าหน้าแปลนสปูลในขณะที่เพลาถูกหมุนด้วยมือ การวางศูนย์กลางด้านข้างช่วยให้แน่ใจว่าสายเคเบิลจะออกจากแกนม้วนในมุมที่ถูกต้องสำหรับรูร้อยนำอันแรก ซึ่งจะช่วยลดมุมฟลีตให้เหลือน้อยที่สุด — มุมระหว่างจุดออกสายเคเบิลที่แกนม้วนและเส้นกึ่งกลางของแกนนำอันแรก — ซึ่งควรเก็บไว้ต่ำกว่า 1.5 องศา เพื่อป้องกันการสึกหรอของหน้าแปลนและการเสียดสีที่ขอบของชั้นสายเคเบิลด้านนอกสุด

ข้อผิดพลาดในการติดตั้งสปูลทั่วไปและผลกระทบจากความตึงเครียด

การออกแบบลำดับการเปลี่ยนม้วน: ลดเวลาหยุดทำงานให้เหลือน้อยที่สุดโดยไม่กระทบต่อการควบคุมแรงดึง

เหตุการณ์การเปลี่ยนม้วน — การเปลี่ยนจากแกนม้วนที่หมดไปเป็นแกนม้วนเต็มใหม่ในเครื่องจ่ายสายเคเบิลแบบอัตโนมัติ — เป็นช่วงเวลาที่มีความเสี่ยงสูงสุดในวงจรการทำงานของระบบการจ่ายออก จากทั้งมุมมองความต่อเนื่องในการผลิตและการควบคุมแรงดึง ในสายการผลิตที่ไม่มีตัวสะสมการเปลี่ยนใบมีดพวงโดยเฉพาะ กระบวนการดาวน์สตรีมจะต้องหยุดโดยสิ้นเชิงตลอดระยะเวลาของลำดับการเปลี่ยนแปลง ซึ่งโดยปกติแล้วในระบบที่โหลดแบบแมนนวลจะใช้เวลา 3 ถึง 8 นาที ขึ้นอยู่กับน้ำหนักของสปูลและความพร้อมใช้งานของอุปกรณ์ในการจัดการ สำหรับสายการอัดรีดที่ทำงานอย่างต่อเนื่อง แม้แต่การหยุด 3 นาทีก็จำเป็นต้องมีการล้างเริ่มต้นและการรักษาเสถียรภาพก่อนที่คุณภาพของผลิตภัณฑ์จะกลับคืนสู่ข้อกำหนด — ทำให้การสูญเสียการผลิตทั้งหมดต่อม้วนเปลี่ยน 8 ถึง 15 นาทีของเอาต์พุตที่ใช้งานได้อย่างมีประสิทธิภาพ

ระบบต่อประกบแบบลอย — ซึ่งเชื่อมส่วนหางของแกนต่อประกบที่หมดเข้ากับแกนนำของแกนม้วนใหม่ในขณะที่ทั้งคู่กำลังเคลื่อนไหว — ขจัดการสูญเสียการผลิตนี้ แต่ต้องมีการประสานงานด้านเวลาที่แม่นยำระหว่างตัวกระตุ้นการต่อประกบ ระบบจ่ายออก และระบบสะสม การต่อจะต้องเกิดขึ้นในขณะที่ตัวสะสมกำลังปล่อยความยาวสายเคเบิลที่เก็บไว้ เพื่อรักษาความเร็วของสายดาวน์สตรีมในระหว่างการหยุดชั่วขณะของแกนม้วนที่หมดลง หากความสามารถในการสะสมไม่เพียงพอที่จะครอบคลุมเวลาลำดับการประกบทั้งหมด กระบวนการดาวน์สตรีมจะประสบกับความตึงเครียดที่หลุดออกไป ซึ่งทำให้ครอสเฮดของการอัดขึ้นรูปเห็นการลดความตึงชั่วขณะ ซึ่งอาจส่งผลให้ตัวนำเคลื่อนออกจากศูนย์กลางภายในแม่พิมพ์และทำให้เกิดความยาวของฉนวนเยื้องศูนย์กลางที่ต้องถูกทิ้ง

• ขนาดสะสมสำหรับการเชื่อมต่อแบบบิน: ความยาวระยะชักของสะสมจะต้องจัดเก็บอย่างน้อย 1.5 เท่าของเอาต์พุตของสายเคเบิลในช่วงเวลาลำดับการประกบสูงสุดที่คาดไว้ โดยมีส่วนต่างเพิ่มเติม 50% ซึ่งคำนึงถึงการเปลี่ยนแปลงของเวลาตอบสนองของผู้ปฏิบัติงานและเวลารอบของหัวประกบภายใต้เงื่อนไขการผลิต
• ความน่าเชื่อถือในการตรวจจับส่วนท้าย: เซ็นเซอร์แบบออปติคอลหรืออุปนัยที่ตรวจจับสภาพของแกนม้วนสายที่ใกล้จะว่างเปล่าจะต้องกระตุ้นสัญญาณการเริ่มต้นรอยต่อโดยแจ้งให้ทราบล่วงหน้าอย่างเพียงพอ — โดยทั่วไปเมื่อมีสายเคเบิล 2 ถึง 3 ชั้นยังคงอยู่บนแกนม้วน — เพื่อให้ตัวสะสมสามารถสร้างความจุในการจัดเก็บเต็มก่อนที่เหตุการณ์รอยต่อจะเริ่มต้นขึ้น
• การเร่งความเร็วล่วงหน้าของสปูลใหม่: แกนยึดแกนประกบใหม่ควรเร่งความเร็วแกนม้วนใหม่ให้ตรงกับความเร็วพื้นผิวของเส้นปัจจุบัน ก่อนที่แคลมป์ประกบจะเข้าทำงาน การประกบกับแกนประกบที่อยู่กับที่หรือเคลื่อนที่ช้าจะสร้างแรงกระตุ้นแรงดึงเมื่อจุดประกบเปลี่ยนจากแกนประกบเก่าไปเป็นแกนใหม่ อาจทำให้ข้อต่อประกบบนลวดละเอียดหักได้
• การรักษาเสถียรภาพความตึงหลังการประกบอีกครั้ง: หลังจากการต่อรอย ลูปควบคุมความตึงการจ่ายออกต้องใช้ระยะเวลาในการรักษาเสถียรภาพอีกครั้ง เนื่องจากจะเปลี่ยนจากการทำงานบนคุณลักษณะความเฉื่อยของสปูลแบบเก่าไปเป็นสปูลเต็มตัวใหม่ ระบบควบคุมควรใช้การเปลี่ยนผ่านแบบนุ่มนวลในพารามิเตอร์การชดเชยความเฉื่อย แทนที่จะเปลี่ยนขั้นตอนทันทีเพื่อป้องกันการทำงานเกินขอบเขต

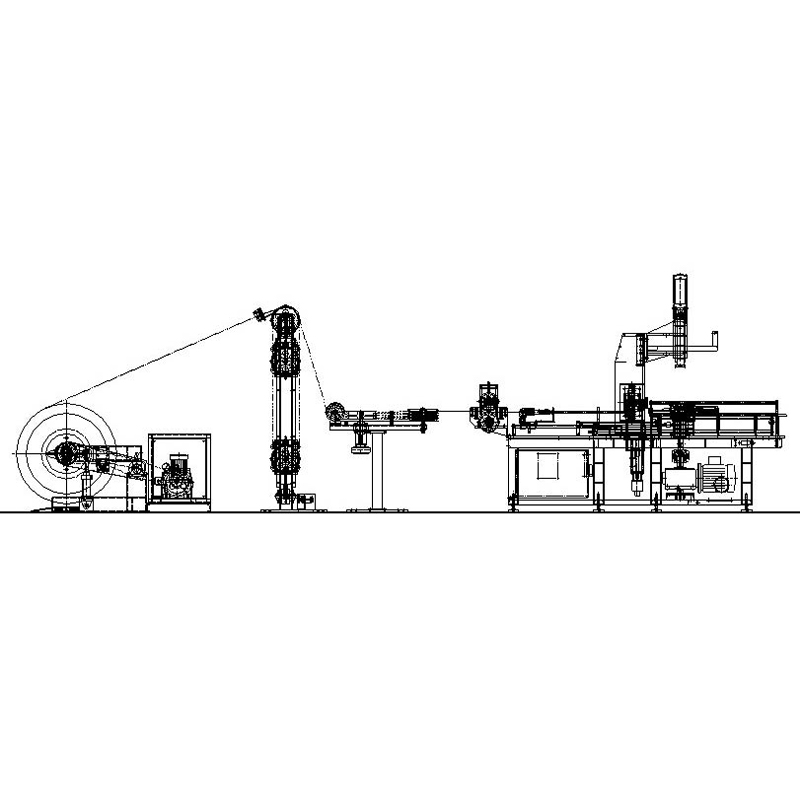

การรวมเครื่องจ่ายสายเคเบิลแบบใช้มอเตอร์เข้ากับระบบควบคุมสายการอัดรีด

เครื่องจ่ายสายเคเบิลแบบใช้มอเตอร์ที่ทำงานเป็นหน่วยเดี่ยว — ด้วยการตั้งค่าความตึงอิสระและลูปควบคุมนักเต้น — ทำให้เกิดข้อขัดแย้งโดยธรรมชาติกับระบบควบคุมความเร็วการดึงออกจากสายการอัดขึ้นรูป ทั้งสองระบบพยายามควบคุมความตึงของสายเคเบิลที่จุดที่เกี่ยวข้อง: การจ่ายออกจะรักษาความตึงต้นน้ำที่ทางเข้าของตัวนำ และการดึงออกจะรักษาความตึงปลายน้ำที่ทางออกสายเคเบิลที่หุ้มฉนวน หากลูปควบคุมทั้งสองนี้ไม่ประสานกันผ่านลิงก์การสื่อสารที่ใช้ร่วมกัน พวกมันสามารถเข้าสู่ความผันผวนที่ขัดแย้งกัน โดยที่การจ่ายออกจะเพิ่มความตึงเครียดเพื่อตอบสนองต่อนักเต้นที่หล่นลง ในขณะที่การลากออกจะลดความเร็วไปพร้อม ๆ กันเพื่อตอบสนองต่อความตึงเครียดที่เพิ่มขึ้น - สร้างปฏิสัมพันธ์ไปมาอย่างยั่งยืนซึ่งทั้งสองลูปไม่สามารถแก้ไขได้อย่างอิสระ

วิธีการบูรณาการที่ถูกต้องคือสถาปัตยกรรมการควบคุมแบบลำดับชั้น โดยที่ PLC หลักของสายการอัดขึ้นรูปให้การอ้างอิงความเร็วไปยังไดรฟ์อุปกรณ์จ่ายสายเคเบิลแบบใช้มอเตอร์เป็นสัญญาณป้อนไปข้างหน้า โดยมีลูปควบคุมตำแหน่งนักเต้นจ่ายออกที่ทำหน้าที่เป็นการปรับการตัดแต่งที่ด้านบนของการอ้างอิงความเร็วหลัก แทนที่จะเป็นตัวควบคุมความเร็วอิสระ ในการกำหนดค่านี้ ไดรฟ์จ่ายออกจะติดตามความเร็วของสายในเชิงรุกผ่านสัญญาณฟีดไปข้างหน้า และลูปนักเต้นจะต้องแก้ไขสำหรับความเร็วที่เหลือที่ไม่ตรงกันเท่านั้น — ลดความต้องการแบนด์วิดท์การควบคุม และกำจัดโอกาสที่จะเกิดการโต้ตอบของลูป การเชื่อมโยงการสื่อสารระหว่าง line master PLC และ pay-off drive ควรใช้โปรโตคอล fieldbus ที่กำหนด — PROFIBUS, EtherNet/IP หรือ PROFINET — โดยมีรอบเวลาต่ำกว่า 10 มิลลิวินาที เพื่อให้แน่ใจว่าสัญญาณ feedforward จะถูกส่งด้วยความทันเวลาเพียงพอเพื่อให้มีประสิทธิภาพในระหว่างทางลาดเร่งความเร็วของสาย

Shanghai Yessjet Precise Machinery Co., Ltd. ก่อตั้งขึ้นในเซี่ยงไฮ้ในปี 2002 และขยายกิจการผ่าน Jiangsu Yessjet Precise Machinery Co., Ltd. ในเมือง Yixing ในปี 2017 ออกแบบอุปกรณ์จ่ายสายเคเบิลแบบใช้มอเตอร์ด้วยความสามารถในการบูรณาการดั้งเดิมสำหรับแพลตฟอร์มควบคุมสายการอัดรีดที่ใช้กันมากที่สุดในการผลิตสายเคเบิล รวมถึงซีรีส์ Siemens S7, ซีรีส์ Mitsubishi Q และ iQ-R และ Allen-Bradley ControlLogix อินเทอร์เฟซของไดรฟ์แบบจ่ายออกได้รับการกำหนดค่าไว้ล่วงหน้าเพื่อยอมรับการอ้างอิงความเร็วหลักผ่านโปรโตคอลฟิลด์บัสที่เหมาะสม โดยที่พารามิเตอร์ลูปทริมของแดนเซอร์ได้รับการตั้งค่าจากโรงงานให้เป็นการกำหนดค่าเริ่มต้นที่เสถียร ซึ่งผู้ปฏิบัติงานสามารถปรับแต่งในสถานที่จริงได้โดยไม่จำเป็นต้องมีความเชี่ยวชาญในการเขียนโปรแกรมไดรฟ์ วิธีการบูรณาการนี้ช่วยลดเวลาในการทดสอบการใช้งานสำหรับการติดตั้งสายการผลิตใหม่และขจัดปัญหาการควบคุมที่เกิดขึ้นโดยทั่วไปเมื่อมีการเพิ่มอุปกรณ์จ่ายเงินจากซัพพลายเออร์หลายรายลงในสายการอัดรีดที่มีอยู่โดยไม่มีการประสานงานทางวิศวกรรมของสถาปัตยกรรมการควบคุม

การเลือกจุดตั้งค่าความตึงสำหรับวัสดุตัวนำและเกจที่แตกต่างกัน

การเลือกค่ากำหนดความตึงที่ถูกต้องบนเครื่องจ่ายสายเคเบิลอัตโนมัติไม่ใช่เรื่องของการเลือกค่ากลางที่สะดวกสบายภายในช่วงการทำงานของเครื่อง แต่เป็นการคำนวณเฉพาะวัสดุที่สร้างสมดุลระหว่างข้อกำหนดที่แข่งขันกันสามประการ: ความตึงที่เพียงพอเพื่อรักษาความตรงของตัวนำและป้องกันไม่ให้แกนม้วนงอคลี่คลายคำราม ความตึงที่ต่ำเพียงพอเพื่อหลีกเลี่ยงการยืดตัวของตัวนำเกินขีดจำกัดความยืดหยุ่น และแรงตึงที่เสถียรเพียงพอที่จะป้องกันไม่ให้ตัวนำเคลื่อนตัวภายในแม่พิมพ์อัดขึ้นรูป ข้อกำหนดแต่ละข้อกำหนดข้อจำกัดที่แตกต่างกันบนหน้าต่างแรงดึงที่ยอมรับได้ และจุดตัดของข้อจำกัดทั้งสามจะกำหนดช่วงการทำงานที่ถูกต้องสำหรับข้อกำหนดเฉพาะของตัวนำที่กำหนด

การยืดตัวของตัวนำเป็นข้อจำกัดที่สำคัญที่สุดสำหรับตัวนำแบบละเอียดและมีความบริสุทธิ์สูง เมื่อแรงดึงจ่ายออกเกินขีดจำกัดตามสัดส่วนของตัวนำ - ระดับความเครียดด้านล่างซึ่งการเปลี่ยนรูปเป็นแบบยืดหยุ่นเต็มที่ - การยืดตัวถาวรจะเกิดขึ้น ส่งผลให้พื้นที่หน้าตัดของตัวนำลดลง และเพิ่มความต้านทานต่อความยาวหน่วย สำหรับตัวนำทองแดงที่ปราศจากออกซิเจน (OFC) ขีดจำกัดตามสัดส่วนจะต่ำกว่าทองแดงที่มีระยะพิทช์เหนียวด้วยไฟฟ้า (ETP) มาตรฐาน ซึ่งหมายความว่าค่าเซ็ตพอยต์ความตึงที่ยอมรับได้สำหรับสายไฟมาตรฐานอาจทำให้เกิดการยืดตัวที่วัดได้บนตัวนำ OFC ที่มีเกจเดียวกัน ขีดจำกัดความตึงในนิวตันสำหรับตัวนำที่กำหนดสามารถคำนวณได้จากขีดจำกัดความเค้นตามสัดส่วน (โดยทั่วไปคือ 30–40% ของความแข็งแรงครากสำหรับอัตรากำไรขั้นต้นในการดำเนินงานแบบอนุรักษ์) คูณด้วยพื้นที่หน้าตัดของตัวนำ — การคำนวณที่ควรดำเนินการสำหรับข้อกำหนดเฉพาะของตัวนำทุกตัว แทนที่จะถือว่ามาตราส่วนเป็นเส้นตรงกับน้ำหนักของตัวนำ

ค่าเหล่านี้ทำหน้าที่เป็นจุดเริ่มต้นทางวิศวกรรม และต้องได้รับการตรวจสอบเทียบกับข้อมูลคุณสมบัติทางกลของซัพพลายเออร์ตัวนำเฉพาะสำหรับล็อตการผลิตจริง คุณสมบัติทางกลของตัวนำจะแตกต่างกันไประหว่างซัพพลายเออร์และระหว่างชุดการผลิตจากซัพพลายเออร์รายเดียวกัน โดยเฉพาะอย่างยิ่งสำหรับตัวนำตีเกลียวที่พารามิเตอร์การวาดลวดแต่ละตัวส่งผลต่อความแข็งแรงของผลผลิตเกลียวสุดท้าย การสร้างโปรโตคอลการตรวจสอบความตึง รวมถึงการทดสอบระยะสั้นที่จุดที่กำหนดที่เสนอ ตามด้วยการวัดความต้านทานต่อเมตรของความยาวตัวอย่าง ช่วยยืนยันว่าแรงดึงในการทำงานอยู่ภายในช่วงยืดหยุ่นสำหรับวัสดุจริงที่กำลังดำเนินการ แทนที่จะอาศัยเฉพาะข้อกำหนดเฉพาะของวัสดุที่ระบุ
